Noker Drawer aktīvais harmoniskais filtrs 3 fāzes 3/4 vads Apf Ahf dinamiskās harmonikas kompensācijai Piedāvātais attēls

Noker Drawer aktīvais harmoniskais filtrs 3 fāzes 3/4 vads Apf Ahf dinamiskai harmonikas kompensācijai

Īss apraksts:

Arvien vairāk slodzes ir nelineāras, ieviešot harmonikas elektrotīklā un tādējādi būtiski pasliktinot elektroenerģijas kvalitāti. Atvilktnes aktīvais harmonikas filtrs ir ideāls produkts, kas efektīvi samazina nevēlamās harmonikas.

Nelineāras slodzes, atšķirībā no lineārām slodzēm, ir kļuvušas arvien izplatītākas: frekvences pārveidotāji piedziņas sistēmās, lielais skaits komutācijas barošanas avotu, ko izmanto IT un sakaru iekārtās, kā arī arvien vairāk sadzīves elektronikā.Pat apgaismojuma tehnoloģijās galvenokārt tiek izmantoti nelineāri barošanas bloki.Nelineāras slodzes kļūst arvien vairāk rūpnieciskajās iekārtās, biroju ēkās, datu centros vai pat privātās mājsaimniecībās.

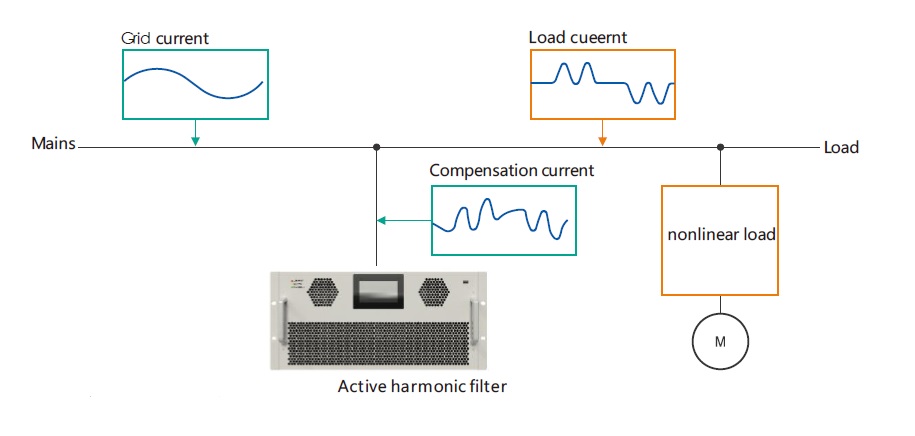

Lietotājs var iestatīt parametrus tā, lai aktīvās jaudas filtrs vienlaikus varētu filtrēt harmonikas, dinamiski kompensēt reaktīvo jaudu, kompensēt trīsfāzu disbalansu un kompensēt sprieguma kritumu utt.

Nosūtiet mums e-pastu

Produkta informācija

Produktu etiķetes

Iespējas

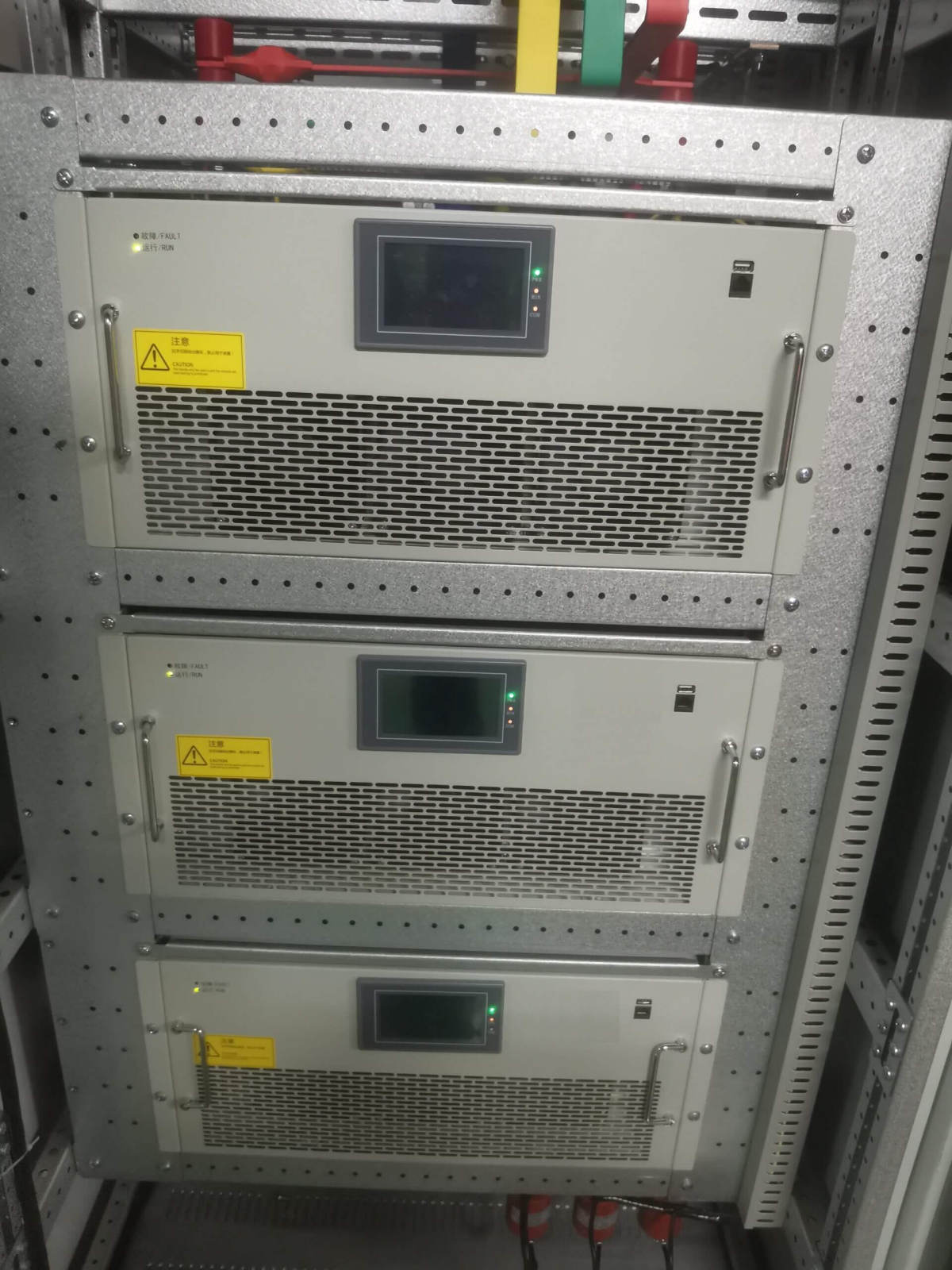

Aktīvais harmonikas filtrs Ahf darbojas uz trīs līmeņu topoloģijas ķēdes bāzes, nodrošina jaudas kvalitātes risinājumus, piemēram, harmonikas novēršanu, bezpakāpju jaudas koeficienta korekciju un slodzes līdzsvaru.AHF moduli var uzstādīt uz statīva un piestiprināt pie sienas pēc izvēles.Strāva no 30A līdz 200A.Aktīvās jaudas filtrs ļauj paralēli savienot 20 moduļus, un lietotāji var viegli iegūt mērķa filtra strāvas jaudu.Tā ir ļoti ideāla ierīce harmonisko viļņu likvidēšanai.

1. Vairākas uzraudzības saskarnes vietējai/attālās uzraudzības sistēmai.
2. IGBT un DSP mikroshēmas ir uzticami zīmoli.
3. Efektīvi kontrolēt iekārtas temperatūras paaugstināšanos.
4. Pielāgojieties skarbajai dabas videi un elektrotīkla videi.

5. Trīs līmeņu topoloģija, mazs izmērs un augsta efektivitāte.
6. DSP+FPGA arhitektūra, liela ātruma skaitļošanas jauda.
7. ≥20 moduļi ir apvienoti, un jebkura iekārta var darboties neatkarīgi.
8. Sniegt pielāgotus pakalpojumus struktūrai, programmatūrai, aparatūrai un funkcijām.

Specifikācija

Tīkla spriegums (V)	200/400	480		690
Tīkla sprieguma diapazons	-20%--+20%	Max 500v		-20%--+10%
Tīkla frekvence (Hz)	50/60 (-10%--+10%)
Harmoniskā filtrēšanas iespēja	Labāk nekā 97% pie nominālās slodzes
CT montāžas metode	Slēgta vai atvērta cilpa (atvērta cilpa ir ieteicama paralēlai darbībai)
CT montāžas pozīcija	Režģa puse/slodzes puse
Reakcijas laiks	10 ms vai mazāk
Savienojuma metode	3 vadu/4 vadu
Pārslodzes jauda	110%Nepārtraukta darbība, 120%-1min
Ķēdes topoloģija	Trīs līmeņu topoloģija
Pārslēgšanas frekvence (khz)	20kHz
Paralēlo mašīnu skaits	Paralēli starp moduļiem		≤20
	Paralēlā mašīna HMI kontrolē		Paralēli ir ne vairāk kā 8 moduļi
Atlaišana	Jebkura vienība var kļūt par atsevišķu vienību
Nelīdzsvarota pārvaldība	Pieejams
Reaktīvās jaudas kompensācija	Pieejams
Displejs	Bez ekrāna/4,3/7 collu ekrāns (pēc izvēles)
Līnijas strāvas reitings (A)	50, 75, 100, 150, 200	50, 75, 100, 150, 200		100
Harmoniskais diapazons	No 2. līdz 50. pasūtījumam
Sakaru ports	RS485
	CAN protokols, RJ45 interfeiss, saziņai starp moduļiem
Skaļuma līmenis	＜56dB Max līdz ＜69dB (atkarībā no moduļa vai slodzes apstākļiem)
Montāžas veids	kabinets	Stiprināms pie sienas, montējams uz statīva, skapis
Augstums virs jūras līmeņa	Samazinātais lietojums＞1500m
Temperatūra	Darba temperatūra: -45 ℃ - -55 ℃, samazinot lietošanu virs 55 ℃
	Uzglabāšanas temperatūra: -45℃--70℃
Mitrums	5%--95%RH, nekondensējošs
Aizsardzības klase	IP20
Dizains/apstiprinājumi	EN 62477-1(2012), EN 61439-1(2011)
EMC	EN/IEC 61000-6-4, A klase
Sertifikācija	CE, CQC

Produktu displejs

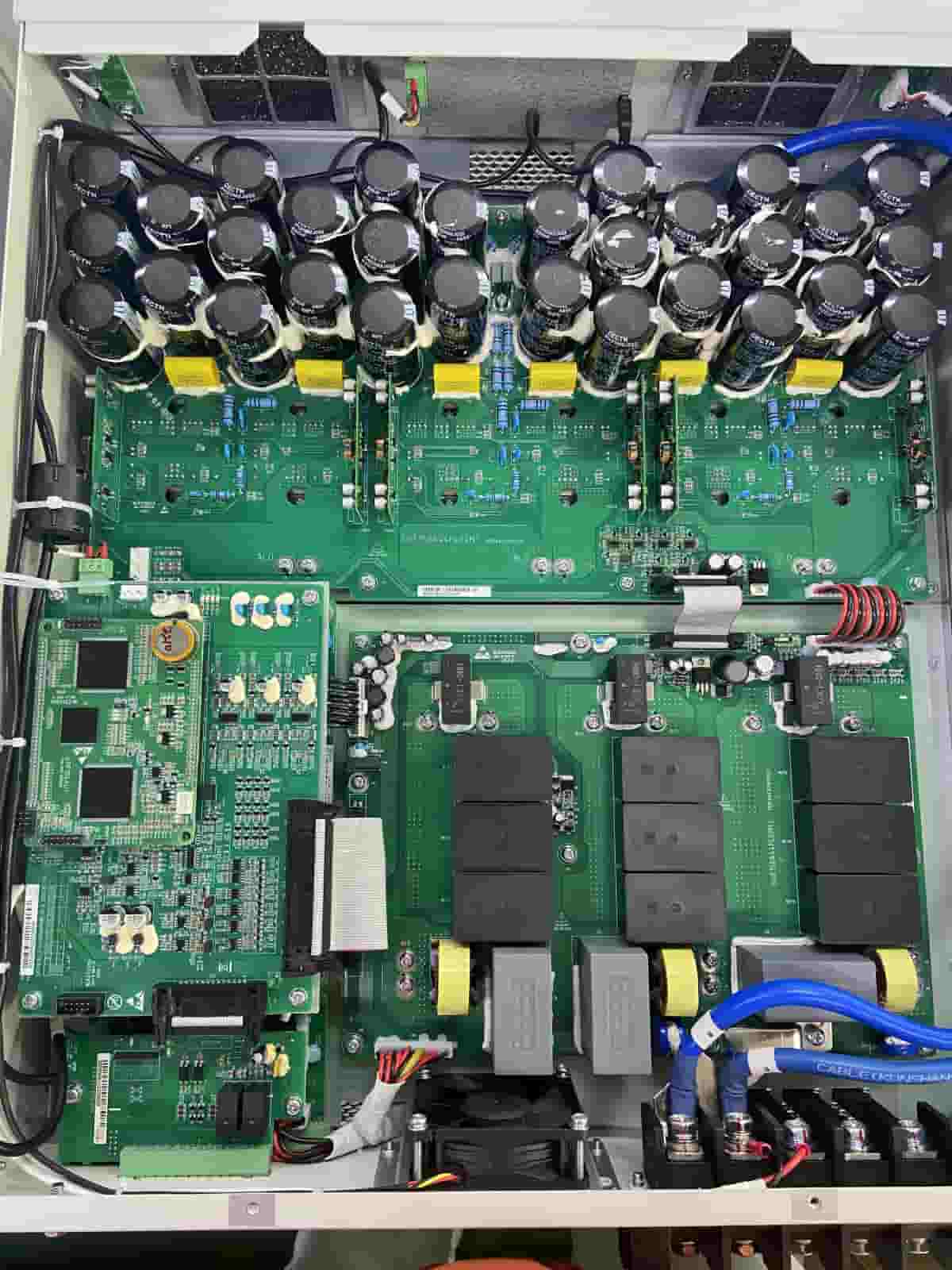

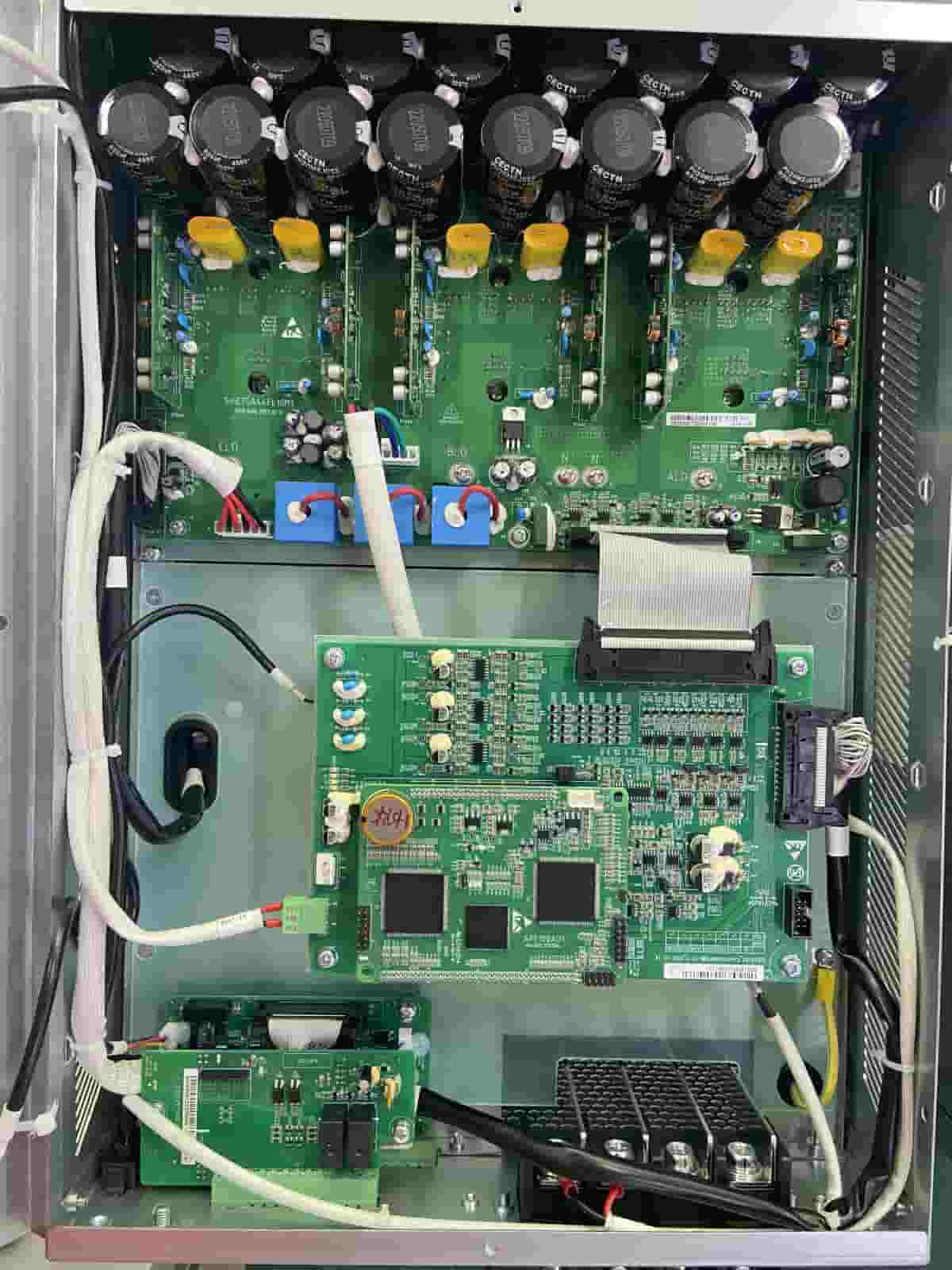

Aktīvie filtri izmanto DSP+FPGA aparatūras struktūru, un komponenti ir augstas kvalitātes.Sistēmas termiskai projektēšanai tiek izmantota termiskās simulācijas tehnoloģija, un daudzslāņu PCB shēmas plates dizains nodrošina drošu augsta un zema spiediena izolāciju, kas garantē sistēmas drošību.Apf aktīvās jaudas filtrs izmanto 3 līmeņu topoloģiju, tam ir mazāka izejas strāvas pulsācija un puse no izejas sprieguma pārejas, pateicoties augstākas kvalitātes izejas spriegumam.Tas uzlabo veiktspēju un samazina iekšējā filtra nepieciešamību.

Pieteikums

400v aktīvo barošanas filtru var plaši izmantot energosistēmās, galvanizēšanā, ūdens attīrīšanas iekārtās, naftas ķīmijas uzņēmumos, lielos iepirkšanās centros un biroju ēkās, precīzās elektronikas uzņēmumos, lidostu / ostu barošanas sistēmā, medicīnas iestādēs un tā tālāk.Atbilstoši dažādiem lietojuma objektiem APF aktīvā filtra pielietošanai būs nozīme, lai nodrošinātu strāvas padeves uzticamību, samazinātu traucējumus, uzlabotu produktu kvalitāti, pagarinātu aprīkojuma kalpošanas laiku, samazinātu aprīkojuma bojājumus un tā tālāk.

Trīsfāzu aktīvais harmoniskais filtrs, ko galvenokārt izmanto šādi:

1) Datu centrs un UPS sistēma;

2) jaunas enerģijas ražošana, piemēram, PV un vēja enerģija;

3) Precīzijas iekārtu ražošana, piemēram, monokristāla silīcija, pusvadītāju ražošana;

4) rūpnieciskās ražošanas iekārta;

5) Elektriskā metināšanas sistēma;

6) plastmasas rūpnieciskās iekārtas, piemēram, ekstrūzijas iekārtas, iesmidzināšanas formēšanas mašīnas, formēšanas mašīnas;

7) Biroju ēka un tirdzniecības centrs;
